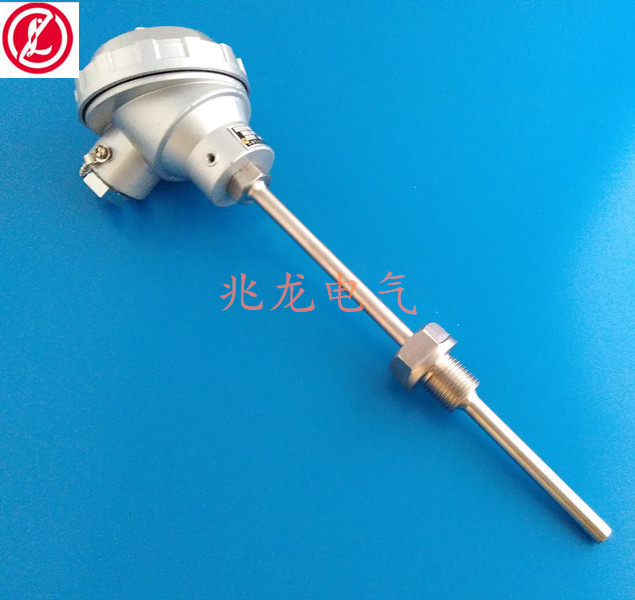

SBWZP-230一体化热电阻

时间:2016-01-07 13:36:40  来源:  作者:



SBWZP-230



undefined

undefined



    一体化温度变送器是由温度传感器和信号转换器组成,信号转换器安装在温度传感器的冷端接线盒内,温度传感器受温度影响产生电阻或电势效应,经转换产生一个差动电压信号。此信号经放大器放大,再经电压、电流变换,输出与量程相对应的4-20mA的电流信号或其它0-5V/0-10V等信号。

      一体化温度变送器将温度传感元件(热电阻或热电偶)与信号转换放大单元有机集成在一起,用来测量各种工艺过程中-200-1600℃范围内的液体、蒸汽及其它气体介质或固体表面的温度。它通常和显示仪表、记录仪表以及各种控制系统配套使用。它具有结构简单,安装、使用、维修方便的特点,目前已广泛用于石油、化工、冶金、电站、轻工等部门。

    一体化温度变送器分为普通型、隔爆型和数显一体化三类。其中,普通型与隔爆型可以选择不同的内置温度变送器模块,以满足用户不同的应用要求。温度变送器按温度传感器不同,又分为热电偶和热电阻两种系列。

主要特点:

可二线制传送。信号转换器供电的两根导线同时也传送输出信号输出恒流信号或恒压信号,抗干扰能力强、远传性能好。

信号转换器用环氧树脂封装成模块,具有抗震动、耐腐蚀、防潮湿等优点,可用于条件较差的场所。

热电偶的毫伏信号经信号转换器直接转换成4~20mA电流输出,用普通电缆线传送信号,可省去价格昂贵的补偿导线。

带现场显示的温度变送器既输出4~20mA的电流信号,又能在测温现场读到实测温度,给操作人员带来很大方便。

精度高、抗干扰、长期稳定性好、免维护、可远传(最远达1000米)。

型号命名:

 undefined









主要技术指标:

输入信号:热电偶:B,S,K,E,J,T      热电阻:Pt100,Cu50

量程:-200~1800℃

常规精度:±0.25%

供电电压:13~30V,DC

负载电阻:0~850Ω

输出信号:4~20mA

基本误差:±0.2%,±0.5%

显示方式:液晶显示

环境温度影响:0.25%/10℃

冷端补偿误差:0.5%/10℃

防爆标志:dⅡBT4

防护等级:IP65

输入类型:热电阻、Pt100、二线或三线热电偶(所有已知类型)

环境温度:-40-85℃,带显示型为-10-70℃

环境湿度:0-95%RH,不冷凝

显示选项:指针表或数字LCD显示器可选

保护管材质:1Cr18Ni9Ti或陶瓷或钢玉管



接线与调校:

变送器系统连接如图所示,24VDC电源通过屏蔽电缆给变送器供电,“V+”接 24VDC的正极,“V-”接负极,输出 4-20mA 将变送器接到标准信号源上(电阻箱或毫伏计),在信号源给出零点和满度信号时反复调零点及满度电位器,即可精确调整量程。“Z”为 零点调整电位器,“S”为满度调整电位器(所有电位器在出厂以前都已校好)使用中,因线阻、环境温度等因素影响而产生误差时,只需微调零点电位器“Z”即可校正。本校准方法也可用于修正系统误差。



说明:一般电源电压Vs选用24V,负载电阻RL选用250Ω,这样当回路中通过4~20mA电流时,RL上的电压降为1~5V。如果Vs和RL选用别的数值,那么RL值不能超过由公式RL= 计算得到的数值。
