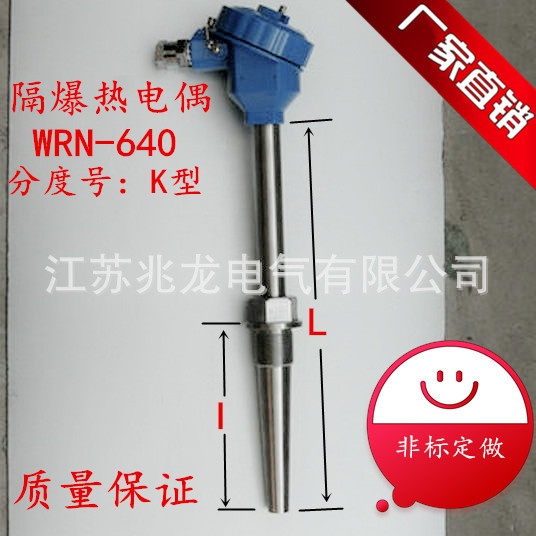

WRN-640隔爆耐磨热电偶

时间:2015-12-17 16:24:44  来源:  作者:

undefined

...................................................................................................................................................................................................

undefinedundefined





Scan0144

Scan0227



undefined

undefined

         热电偶(thermocouple)是温度测量仪表中常用的测温元件,它直接测量温度,并把温度信号转换成热电动势信号,通过电气仪表(二次仪表)转换成被测介质的温度。各种热电偶的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要部分组成,通常和显示仪表、记录仪表及电子调节器配套使用。



产 品 说 明

1:概述


    工业用防爆热电偶是一种温度传感器,在化学工业、石化业、天然气工业、冶金业、自控系统中应用极广,通过温度传感器,可将控制对象的温度参数变成电信号,传递给显示、记录和调节仪,对系统施行检测、调节和控制。在化工厂,生产现场常伴有各种易燃、易爆等化学气体、蒸汽,如果使用普通的热电偶非常不安全,极易引起环境气体爆炸。因此,在这些场合必须使用防爆热电偶作温度传感器,本公司生产的防爆热电偶产品,适用于 DIIBT4DIICT5温度组别区间内的具有爆炸性气体危险的场所内。

 隔爆原理:利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花、电弧和危险温度的零部 件都密封在接线盒内,当腔内发生爆炸时,能通过接合面间隙熄 火和冷却,使爆炸后的火焰和温度不传到腔外



2:特点
●多种防爆形式,防爆性能好;
●压簧式感温元件,抗振性能好;
●测量范围大;
●机械强度高,耐压性能好。

3.型号命名:



型号命名图








4:测温范围及允差



类型

分度号

代号

测量温度

精度等级

允许偏差℃

1

2

热电偶

K

WRN

0-800

1或2

±1.5℃±0.004│t│

±2.5℃
±0.0075│t│

热电偶

E

WRE

0-800

1或2

±1.5℃
±0.004│t│

±2.5℃
±0.0075│t│

热电偶

J

WRJ

0-500

1或2

±1.5℃
±0.004│t│

±2.5℃
±0.0075│t│

热电偶

T

WRT

-40-350

1或2

±0.5℃
±0.004│t│

±1℃
±0.0075│t│









注:NEPSI防爆认证系国家级仪器仪表防爆安全监督检验站。

1)热电偶 I 级按协议订货;

订货需知:
1.注明热电偶型号、分度号、使用温度。
2.热电偶保护管直径、长度。
3.紧固件、法兰装置,提供尺寸。
