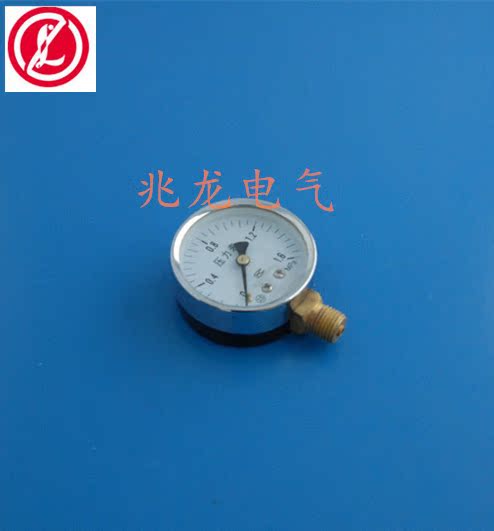

压力表YBF60

时间:2016-05-07 10:59:28  来源:  作者:

undefined

...................................................................................................................................................................................................

undefined

 DSC_0932_副本






undefined

undefined



一般压力表属于就地指示型压力表,就地显示压力的大小,不带远程传送显示、调节功能。 在工业过程控制与技术测量过程中,由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性,使得一般压力表得到越来越广泛的应用。



用途



一般压力表适用测量无爆炸,不结晶,不凝固,对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。



工作原理



压力表通过表内的敏感元件--波登管的弹性形变,经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动,引起指针偏转来显示压力。



波登管分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料(常用材料是铜合金),在退火状态下具有很高的可塑性,经冷作加工硬化及定性处理后获得很高的弹性和强度。



C型波登管敏感元件截面显椭圆形,测量介质的压力作用在波登管的内侧,这样波登管椭圆截面会趋于圆形截面。由于波登管微小变形,形成一定的环应力。此环应力会使波登管向外延伸。由于弹性波登管头部没有固定,其就会产生小小变形。



技术参数



1)表盘直径(mm):Y60Y100Y150Y200Y250



2)精度等级(%):1.6;2.5



3)测量范围(Mpa): 0~0.10~0.160~0.250~0.40~0.60~10~1.60~2.50~40~60~100~160~25、 0~400~600~100-0.1~0-0.1~0.06-0.1~0.15-0.1~0.3、 -0.1~0.5-0.1~0.9-0.1~1.5-0.1~2.4



另:量程相同时,精度越高(即数字越小),压力表的允许误差越小。精度相同时,量程越大,压力表的误差越大。



4)参比工作条件



在下列条件下,仪表的基本误差、回差、轻敲位移及指针偏转的平稳性应符合本标准有关的规定。



a)环境温度为:20℃±5;



b)仪表处于正常工作位置;



c)负荷变化均匀;



注:未指明时,正常工作位置系指垂直安装。



5)温度影响:不大于0.4%/10(使用温度偏离20±5) ;



6)执行标准:GB/T1226-2010 ;



安装方式







1)径向直接安装



2)径向带后边



3)轴向直接安装



4)轴向带前边



螺纹尺寸



Y60螺纹包括:14*1.5(常规 国标);非标:G1/4ZG1/410*1NPT1/4



Y100;Y150;Y200;Y250螺纹:20*1.5



注意事项



1)工作压力使用全量程的 1/3 ~ 2/3 为宜,使用范围最高不得超过满刻度的 3/4



2)检定周期一般不超过半年,测压部位介质波动大,使用频繁,准确度要求较高,以及对安全因素要求较严的,可按具体情况将检定周期适当缩短。



3)工作环境应无腐蚀性气体。
